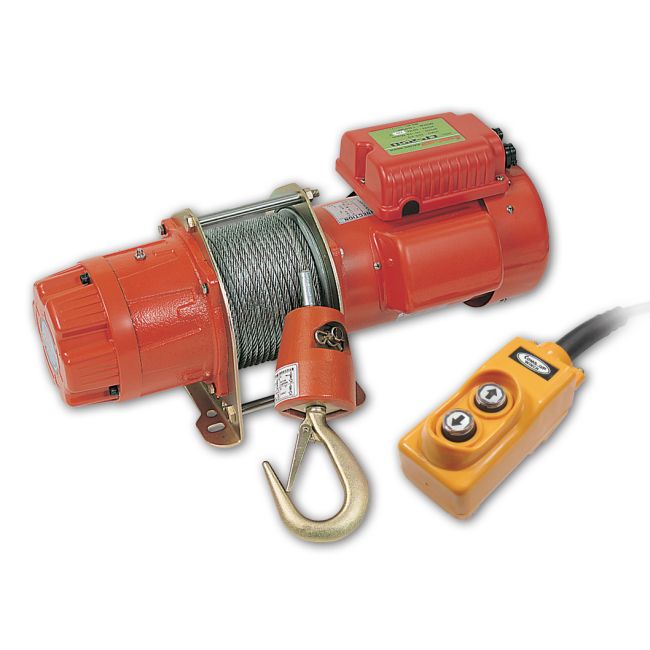

CP-300 (kg) 230 V
- Fijación positiva del cable de acero al tambor
- Freno electromagnético de ruptura por muelle
- Rodamientos de bolas de alta eficacia y gran resistencia en todas las superficies de rodadura
- Engranajes planetarios para una máxima eficiencia mecánica
- Bridas de tambor cerradas para evitar que el cable quede atrapado entre el tambor y las placas de soporte de acero
- Funcionamiento silencioso
- Interruptor de parada de emergencia disponible bajo pedido
- Control de baja tensión disponible bajo pedido
- Capacidad de elevación: 300 kg en la capa superior de cable de acero
- Velocidad de elevación: 10 - 15 m/min
- Fuente de alimentación: 1 fase, 110V o 220-240V
- Potencia del motor IP44: motor freno de inducción de 1,1 kw x 4 polos
- Relación de transmisión: 43:1
- Altura máxima de elevación: 29 m
- Métodos de frenado: Electromagnético
- Cable de aceroLongitud del tambor: 6 mm x 30 m
- Longitud del tambor: 110 mm
- Diámetro del tambor: 94 mm
- Diámetro dela brida del tambor: 154 mm
- Patrón de pernos de fijación : 142 mm x 142 mm
- Peso neto, kg (versión estándar) : 38 kg
- Peso bruto: 40 kg
- Dimensiones dela bandeja (L x P x A): 548,5 x 210 x 241 mm
- Dimensiones de la caja(L x P x A): 650 x 286 x 285 mm
El rendimiento anterior se basa en un suministro eléctrico de 50 Hz. (Motor de 60 Hz disponible como opción, lo que supone una reducción del 20% en la capacidad de elevación y un aumento del 20% en la velocidad.
Capacidad de elevación, velocidad de elevación y capacidad del cable:
|
Cable de acero bajo
|
Capacidad de elevación, kg
|
Velocidad de elevación, m/min
|
Cable total en el tambor, m |
|
1e
|
444
|
10
|
5.4 |
|
2e
|
396
|
11.3
|
11.5 |
|
3e
|
358
|
12.5
|
18.3 |
|
4e
|
327
|
13.8
|
25.7 |
|
5e
|
300
|
15
|
30 |
Nota: Los valores de rendimiento anteriores se basan en una alimentación de 50 Hz.
Fuerza de tracción para diferentes pendientes en kg
|
Modelo
|
Horizontal
|
Pendiente % inclinación / ángulo en grados
|
||||
|
10% 60°
|
20% 11°
|
40% 25°
|
60% 31°
|
80% 39°
|
||
|
CP-300
|
2,250
|
1,200
|
900
|
600
|
500
|
400 |
Nota:
1 . Todas las clasificaciones se basan en la capa superior. Por cada reducción de capa en el tambor, la tracción de la línea se incrementa en un 10%.
2. utilice un bloque de agarre para utilizar con una línea doble, para aumentar la tracción de la línea en aproximadamente un 85%.
3. las capacidades de tracción se basan en una fuerza de tracción y se ha tenido en cuenta una fricción del 15% (las aplicaciones específicas pueden variar).
Advertencia
El Cabrestante no está diseñado para mover o levantar personas.
La capacidad nominal de elevación indicada se basa en la capa superior del cable en el tambor.
La envoltura de cuerda en el tambor debe permanecer a 5 vueltas del tambor
Cada Cabrestante nuevo está garantizado contra defectos de fabricación y materiales durante un período de 12 meses a partir de la fecha de compra.
LOS CABLES NO ESTÁN CUBIERTOS POR LA GARANTÍA.
Accesorios:
| Accesorios estándar | Accesorios opcionales |
|
|
