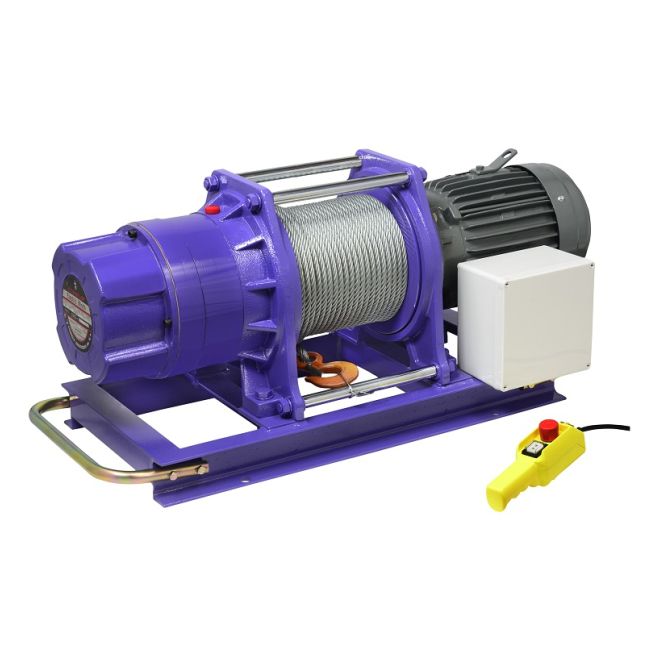

ComeUp CWG 30375 900 (kg) 400V - Cabrestante eléctrico

Especificaciones técnicas:

• Capacidad de carga: 900 kg en la capa superior del cable
• Velocidad de elevación:
• Opción A: 13 - 20,6 m/min
• Alimentación eléctrica: trifásica, 380-440 V
• Clase de motor IP54:
• Opción A: Motor freno de inducción de 3,8 kW x 4 polos
• Opción B: motor freno de inducción de 2,2 kW x 6 polos
• Relación de transmisión: 48:1
• Altura máxima de elevación: 58 m
• Métodos de frenado: Electromagnético
• Cable de aceroLongitud del tambor: 10 mm x 60 m
• Longitud del tambor: 230 mm
• Diámetro del tambor: 127 mm
• Diámetro de la brida del tambor: 275 mm
• Patrón de pernos de montaje: 500 mm x 370 mm
• Peso neto (versión estándar): 185 kg
• Peso bruto: 225 kg
• Dimensiones de la carcasa (L x P x A): 974 x 400 x 445 mm
• Dimensiones del embalaje (L x P x A): 1.140 x 590 x 620 mm

Características especiales:

• Freno de seguridad electromagnético accionado por resorte
• Rodamientos de bolas resistentes y altamente eficientes en todas las superficies de rodadura
• Caja de engranajes planetaria para una máxima eficiencia mecánica
• Soportes de pie de acero fundido
• Tambor de acero soldado
• Se suministra sobre una placa de acero, lista para su instalación
• El limitador de capacidad nominal limita la potencia de accionamiento del motor para evitar la sobrecarga del cabrestante
• Funcionamiento silencioso
• Control de baja tensión incluido
• Interruptor de parada de emergencia disponible bajo pedido

Potencia:

Las potencias nominales indicadas se basan en una alimentación de 50 Hz. (Hay disponible opcionalmente un motor de 60 Hz, que reduce la capacidad de elevación en un 20% y aumenta la velocidad en un 20%).

Capacidad de elevación, velocidad de elevación y capacidad del cable metálico:

Nota: Las capacidades especificadas se basan en un suministro eléctrico de 50 Hz.

Capacidad de remolque para diferentes pendientes en kg:

Notas:

• Todas las clasificaciones se basan en la capa superior del cable. Cada cambio de turno en el tambor aumenta la fuerza de tracción en un 10%.
• Utilice un Polea de inversión para el funcionamiento de doble línea para aumentar la fuerza de tracción en un 85% aproximadamente.
• Las capacidades de fuerza de tracción se basan en una carga de tracción y se ha tenido en cuenta un 15% de fricción (las aplicaciones específicas pueden variar).

Advertencia:

• El Cabrestante no está diseñado para mover o levantar personas.
• La capacidad de carga especificada se basa en la capa superior de la cuerda en el tambor.
• El enrollamiento de la cuerda en el tambor debe permanecer a 5 vueltas del tambor.

Garantía:

Cada nuevo Cabrestante está garantizado contra defectos de fabricación y materiales durante un período de 12 meses a partir de la fecha de compra. LAS CUERDAS NO ESTÁN CUBIERTAS POR LA GARANTÍA.

Dimensiones, mm/in:

Accesorios:

Accesorios estándar:

• Cable de acero 10 mm x 60 m con gancho de seguridad
• Controlador de baja tensión LV-320
  • Cable de conmutación 1, 25 mm² x 3C x 3 m
  • Interruptor pendular CPB-161
• Mando a distancia CPB-161
• Placa base

Accesorios opcionales:

• Controlador de baja tensión LV-320
  • Cable de conmutación 1, 25 mm² x 3C x 3 m
  • Interruptor de remolque PB-306 con botón de parada de emergencia
• Mando a distancia, PB-306
