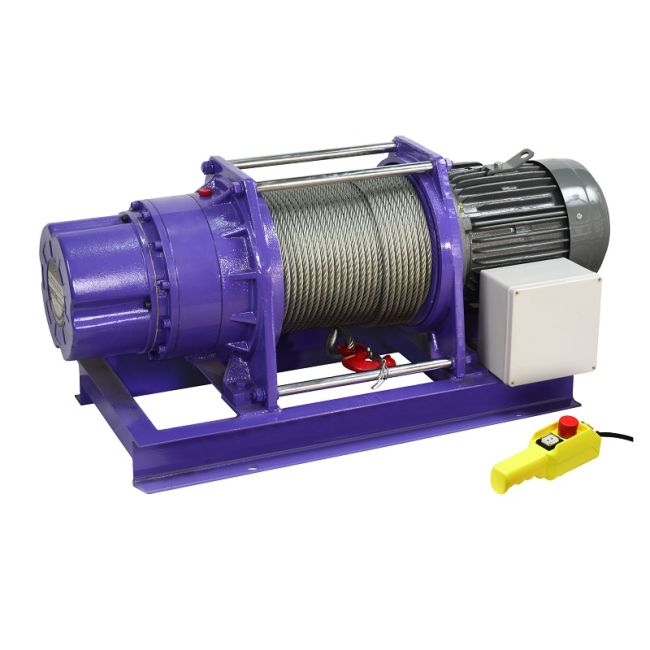

ComeUp CWG 500 (kg) TH 400V 127 m - Eléctrico Cabrestante de elevación
2.969,05 € 2.495,00 €
-
CWG-500TH
- Capacidad de elevación: 500 kg con cable de acero de capa superior
- Velocidad de elevación: 19 - 34 m/min
- Fuente de alimentación: trifásica, 380-440V
- Potencia del motor IP54: motor con freno de inducción de 3,7 kW x 2 polos
- Altura máxima de elevación: 127 m
- Método de frenado: freno de seguridad electromagnético accionado por resorte
- Cable de aceroFuerza de frenado: 8 mm x 130 m, 6 x 19, con resistencia a la rotura de 2.970
- Longitud del tambor: 300 mm
- Ø del tambor: 114,3 mm
- Diámetro de la brida del tambor: 240 mm
- Patrón de pernos de fijación: 460 mm x 300 mm
- Peso neto, kg (versión estándar) : 155 kg
- Peso bruto: 183 kg
- Dimensiones de la carcasa (L x P x A) : 1.002 x 424 x 360 mm
- Dimensiones dela bandeja (L x P x A) : 1.140 x 590 x 520 mm
Cumple los requisitos de la norma EN 14492-1 :
SKU
CWG 500 TH
EAN Number:
7439657010088
Marca de certificación
¿Por qué? cabrestantes-shop.eu?
- Todo en stock – envío inmediato desde nuestro propio almacén
- Directamente del fabricante
- Entrega rápida (1-3 días)
- Taller de servicio propio
CWG-500TH
- Diseño ligero y compacto ideal para una fácil instalación.
- Freno de emergencia electromagnético con muelle.
- Engranajes planetarios para una máxima eficacia mecánica.
- Pie de fijación de acero fundido.
- Rodamientos de bolas resistentes y eficaces en todas las superficies de rodadura.
- Bridas de tambor cerradas para evitar que el cable quede atrapado entre el tambor y las piezas fundidas de soporte.
- Se suministra de serie con control de baja tensión de 24 V CA.
- El limitador de capacidad nominal limita la fuerza motriz del motor para evitar la sobrecarga del tambor. Cabrestante
Especificaciones
- Capacidad de elevación: 500 kg en la capa superior del cable de acero
- Velocidad de elevación: 19 - 34 m/min
- Fuente de alimentación: trifásica, 380-440 V
- Clasificación del motor IP54: motor freno de inducción de 3,7 kW x 2 polos
- Altura máxima de elevación: 127 m
- Método de frenado: freno de seguridad electromagnético accionado por resorte
- Cable de aceroFuerza de frenado: 8 mm x 130 m, 6 x 19, con resistencia a la rotura de 2.970
- Longitud del tambor: 300 mm
- Ø del tambor: 114,3 mm
- Diámetro de la brida del tambor: 240 mm
- Patrón de pernos de fijación: 460 mm x 300 mm
- Peso neto, kg (versión estándar) : 155 kg
- Peso bruto: 183 kg
- Dimensiones de la carcasa (L x P x A) : 1.002 x 424 x 360 mm
- Dimensiones dela bandeja (L x P x A) : 1.140 x 590 x 520 mm
Cumple los requisitos de la norma EN 14492-1 :
* Para aplicaciones de elevación:
El coeficiente de utilización de la primera capa de cable en el tambor debe ser de 5 como mínimo.
La relación D/d respecto al centro del cable debe ser de al menos 15 para el tambor.
Se requiere un interruptor con funciones de parada de emergencia y límite.
* Para aplicaciones de tracción:
El coeficiente de utilización de la primera capa de cable en el tambor debe ser de 3 como mínimo.
La relación D/d respecto al centro del cable debe ser de al menos 12 para el tambor.
Se requiere un interruptor con funciones de parada de emergencia y límite.
Capacidad de elevación, velocidad de elevación y capacidad del cable:
|
Cable de acero bajo
|
Capacidad de elevación, kg
|
Velocidad de elevación, m/min a 50 Hz
|
Cable total en el tambor, m |
|
1e
|
893
|
19
|
14 |
|
2e
|
789
|
22
|
30 |
|
3e
|
707
|
24
|
48 |
|
4e
|
641
|
27
|
67 |
|
5e
|
586
|
29
|
89 |
|
6e
|
540
|
32
|
112 |
|
7e
|
500
|
34
|
130 |
Nota:
1 . Todas las clasificaciones se basan en la capa superior. Por cada reducción de capa en el tambor, la tracción de la línea se incrementa en un 10%.
2. utilizar un bloque de agarre para utilizar con una línea doble, para aumentar la tracción de la línea en aproximadamente un 85%.
3. las capacidades de tracción se basan en una fuerza de tracción y se ha tenido en cuenta una fricción del 15% (las aplicaciones específicas pueden variar).
Advertencia
El Cabrestante no está diseñado para mover o levantar personas.
La capacidad nominal de elevación indicada se basa en la capa superior del cable en el tambor.
La envoltura de cuerda en el tambor debe permanecer a 5 vueltas del tambor
Garantía
Cada Cabrestante nuevo está garantizado contra defectos de fabricación y materiales durante un período de 12 meses a partir de la fecha de compra.
LOS CABLES NO ESTÁN CUBIERTOS POR LA GARANTÍA.
Cada Cabrestante nuevo está garantizado contra defectos de fabricación y materiales durante un período de 12 meses a partir de la fecha de compra.
LOS CABLES NO ESTÁN CUBIERTOS POR LA GARANTÍA.
Tamaño, mm/in:
Accesorios:
| Accesorios estándar | Accesorios opcionales |
|
|
| EAN | 7439657010088 |
|---|---|
| Peso | 135.000000 |
| Código SA | 842531-00-90 |
| Fuente de energía | 400 VAC |
| Fuerza | 201-500 |
| Velocidad (m/min) | 11-20 |
| Longitud del cable (m) | 11-20 |
