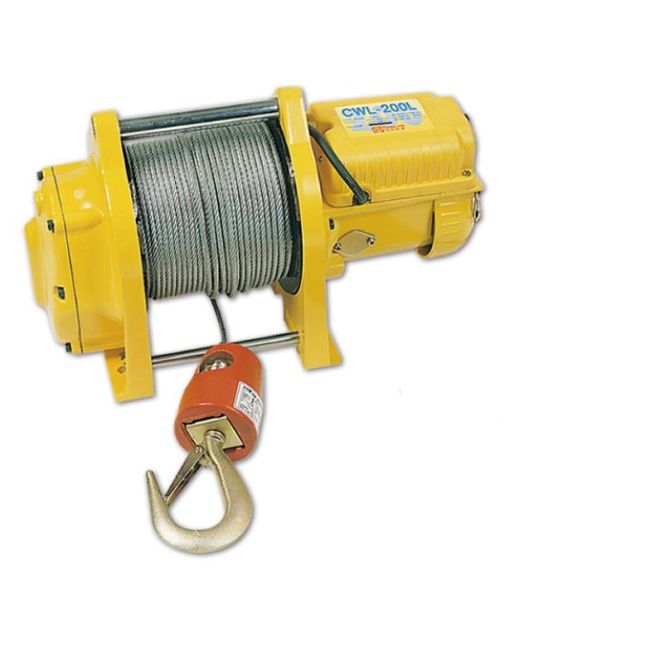

ComeUp CWL 200 L 230V 200 kg 71 m - Eléctrico Cabrestante de elevación

ComeUp CWL 200 L 230 V 200 kg 71 m - Eléctrica Cabrestante de elevación

El CWL 200 L 230 V Cabrestante, redefine el concepto de rendimiento, con una capacidad de elevación de 200 kg en el nivel superior del cable de acero. La velocidad de elevación de 11 a 16 m/min, combinada con el motor de bobinado de la serie de 1,5 kW x 7,5 A (IP44), garantiza un rendimiento eficiente. La relación de transmisión de 240:1 y la altura máxima de elevación de 69 m hacen que este Cabrestante sea muy versátil.

Opciones:

Opcionalmente, y con un coste adicional, se ofrece un mando a distancia por radio: el TELEPP CP7. También se puede adquirir un regulador de velocidad, que se instala en la línea de alimentación eléctrica.

Datos técnicos:

• Capacidad de elevación: 200 kg sobre cable de acero
• Velocidad de elevación: 11 - 16 m/min
• Clase de motor IP44: monofásico, 220 V / 230 V / 240 V: 1,5 kW x 7,5 A, bobinado en serie
• Relación de transmisión: 240:1
• Altura máxima de elevación: 69 m
• Métodos de frenado: electromagnético para el motor, sistema mecánico de trinquete para la caja de engranajes
• Cable de acero: 5 mm x 71 m
• Longitud del tambor: 147 mm
• Diámetro del tambor: 95 mm
• Diámetro de la brida del tambor: 190 mm
• Patrón de fijación: 197 mm x 94 mm; 207 mm x 135 mm

Datos de rendimiento:

• 1.ª capa de cable de acero: capacidad de elevación de 320 kg, velocidad de elevación de 11 m/min, 8,9 m de cable de acero en el tambor
• 7.ª capa de cable de acero: capacidad de elevación de 200 kg, velocidad de elevación de 16 m/min, 71 m de cable de acero en el tambor

Capacidad de tracción para diferentes pendientes en kg:

• CWL-201L:
• 10 % 6°: 1 670 kg
• 20 % 11°: 890 kg
• 40 % 22°: 650 kg
• 60 % 31°: 410 kg
• 80 % 39°: 320 kg
• Nota: Los valores de rendimiento se basan en una alimentación de 50 Hz.

Observaciones:

• Todas las valoraciones se basan en la capa superior. La fuerza de tracción aumenta un 10 % por cada reducción de capa en el tambor.
• Utiliza un « Polea de inversión » para el funcionamiento de doble línea con el fin de aumentar la fuerza de tracción en aproximadamente un 85 %.
• Las capacidades de tracción se basan en una carga de tracción con un recargo del 15 % por fricción (las aplicaciones específicas pueden variar).

Advertencia:

El Cabrestante no está diseñado para desplazar ni elevar personas. La capacidad de elevación indicada se basa en la capa superior de cuerda del tambor. La cuerda del tambor debe mantenerse a una distancia de 5 vueltas del tambor.

Garantía:

Cada « Cabrestante » nuevo está garantizado contra defectos de fabricación y de materiales durante doce meses a partir de la fecha de compra. Los cables quedan excluidos de la garantía.
