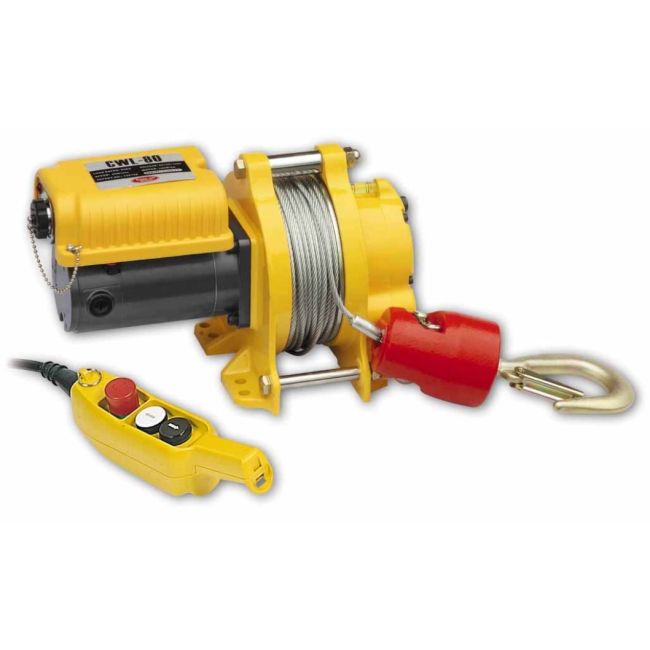

ComeUp CWL 80 (kg) 230 V - Eléctrica Cabrestante de elevación

• Diseño ligero y compacto para facilitar la instalación
• Freno de trinquete mecánico único que garantiza un frenado instantáneo y seguro
• Funciona con la red eléctrica doméstica
• El cable viene con un gancho de peso con bloqueo de seguridad
• La brida cerrada del tambor evita que los cables queden atrapados entre el tambor y las piezas fundidas de soporte
• Interruptor de parada de emergencia disponible bajo pedido

Fusible recomendado / Avisierter Sicherung / Gasified fuse 25Amp / C slow

Ej. / igual / p. ej.: EATON PKNM-25/1N/C/03-A-MW C-K25A 300MA

• Capacidad de elevación: 80 kg con capa superior de cable de acero
• Velocidad de elevación: 16 - 25 m/min
• Índice del motor IP44:
  1 fase, 110V: 0,3 kw x 6A bobinado en serie
  1 fase, 220-240V: 0,3 kw x 3A bobinado en serie
• Relación de transmisión: 56:1
• Altura máxima de elevación: 23 m
• Métodos de frenado:
  para el motor: Electromagnético
  para la transmisión: Carraca mecánica simple
• Cable de acero: 4 mm x 24 m
• Longitud del tambor: 46 mm
• Diámetro del tambor: 70 mm
• Diámetrode la brida del tambor: 158 mm
• Patrón de pernos de fijación : 120 mm x 90 mm ; 125 mm x 135 mm
• Peso neto, kg (versión estándar) : 16 kg
• Peso bruto: 18 kg
• Dimensiones de la carcasa (L x P x A): 344 x 200 x 210 mm
• Dimensiones del armario(L x P x A): 376 x 330 x 240 mm

Los datos de rendimiento anteriores se basan en una alimentación de 50 Hz. (Motor de 60 Hz disponible como opción, lo que supone una reducción del 20% en la capacidad de elevación y un aumento del 20% en la velocidad.

Capacidad de elevación, velocidad de elevación y capacidad del cable:

Observación:
1Los valores de rendimiento anteriores se basan en una alimentación de 50 Hz.

Fuerza de tracción para diferentes pendientes en kg

Nota:
1 . Todas las clasificaciones se basan en la capa superior. Por cada reducción de capa en el tambor, la tracción de la línea se incrementa en un 10%.
2. utilizar un bloque de agarre para utilizar con una línea doble, para aumentar la tracción de la línea en aproximadamente un 85%.
3. las capacidades de tracción se basan en una fuerza de tracción y se ha tenido en cuenta una fricción del 15% (las aplicaciones específicas pueden variar).

Advertencia
El Cabrestante no está diseñado para mover o levantar personas.
La capacidad nominal de elevación indicada se basa en la capa superior del cable en el tambor.
La envoltura de cuerda en el tambor debe permanecer a 5 vueltas del tambor

Warnung / Warning / Waarschuwing

DE: Nie mit der Winde direkt auf und gleich wieder ab fahren (tokkelen).

Oder schnell hintereinander kurze Strecken heben oder senken ( inching ). Gib es Zeit!!

NL: Nooit tokkelen met de lier, dus direct omhoog en omlaag, of korte stukjes omhoog of omlaag.

Geef de lier de tijd haar energie even af te voeren.

GB: Never Plugging ( Instant reverse-wind ) or INCHING !

ES: Evite la cuerda floja y la elevación torcida.

Esto provocaría que la cuerda se enredara. Enrolle el cable correctamente antes de volver a elevarlo.

Nunca utilice el propio cabrestante para levantar la cuerda cuando esté torcida. Esto dañará el motor del cabrestante.

ES: Antes de empezar, se debe tirar del cable y soltarlo. Entonces el cable será empujado a través de la capa inferior y saldrá del tambor.

No intente soltar el cable con el propio cable. Entonces el motor se romperá

GB: Evite que el cable se suelte. Elevar siempre verticalmente. El cable puede atascarse en las capas inferiores o el cable puede acabar junto al tambor.

Nunca intente reparar las capas con el propio Cabrestante. Esto dañará el Cabrestante.
