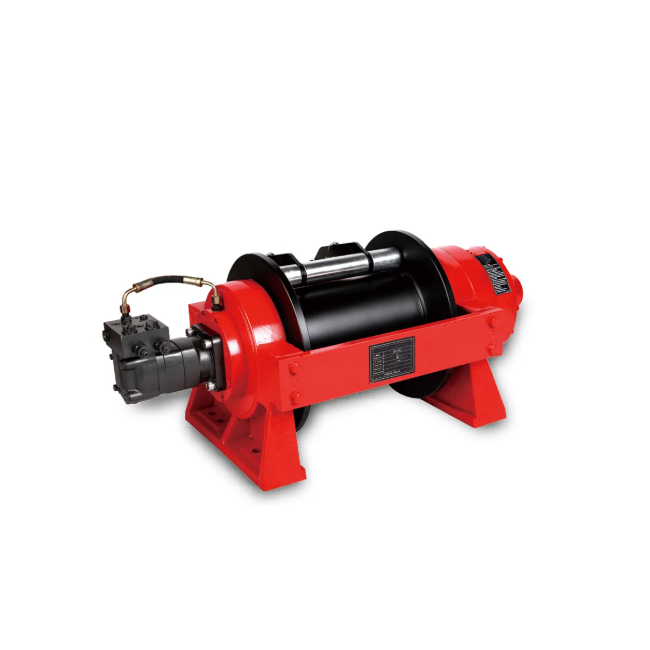

Diseñada según las normas CE y EN, la serie HWE ofrece un rendimiento fiable y potente.
El freno hidráulico húmedo proporciona un alto par de frenado, una larga vida útil y una transmisión estable. Con una capacidad de hasta 20 toneladas, esta serie es adecuada para una amplia gama de aplicaciones en vehículos de ingeniería, grúas y vehículos de recuperación.

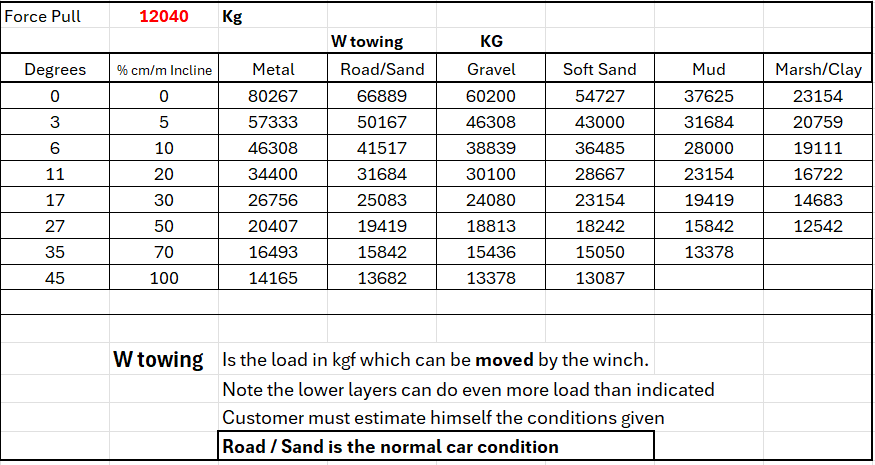

La tabla siguiente muestra qué cargas se pueden mover con este cabrestante y en qué condiciones, como sobre arena, y aún contra qué pendiente. Esto incluso tiene en cuenta el cable en el tambor lleno. En ese caso, la fuerza es menor que en la capa inferior del tambor.
¡Con este cabrestante se puede mover un vehículo de 60 toneladas!
Diseñada según las normas CE y EN, la serie HWE ofrece un rendimiento fiable y potente.
El freno hidráulico húmedo proporciona un alto par de frenado, una larga vida útil y una transmisión estable. Con una capacidad de hasta 20 toneladas, esta serie es adecuada para una amplia gama de aplicaciones en vehículos de ingeniería, grúas y vehículos de recuperación.
La tabla siguiente muestra qué cargas se pueden mover con este cabrestante y en qué condiciones, como sobre arena, y aún contra qué pendiente. Esto incluso tiene en cuenta el cable en el tambor lleno. Entonces la fuerza es menor que en la capa inferior del tambor.
| Tracción nominal del cable | 44000 lbs (20000 kgs) |
| Desplazamiento del motor | 315ml/r |
| Flujo de aceite: | 10~120L/min |
| Presión | 20Mpa |
| Freno | Freno hidráulico de tipo húmedo |
| Tren de engranajes | Engranaje planetario de aleación de 2 etapas |
| Relación de reducción del engranaje | 36:1 |
| Resistente al agua: | IP67 |
| Cable(Dia×L): | Ø1.02″×131’(Ø26mm×40m) |
| Tamaño del tambor(Dia×L): | Ø8.27″×13.39″(Ø210mm×340mm) |
| Patrón de pernos de montaje: | 20.94″×6.3″×11.02″(532mm×160mm×280mm)8-M24 |
| Peso neto: | 380kg |

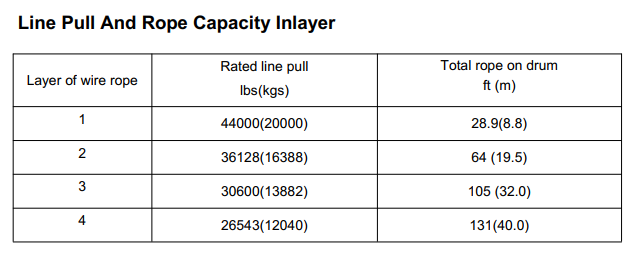

| PRESTACIONES (primera capa) | ||||
| Tracción de línea | Presión | Flujo | Velocidad de línea | Tracción por capa |
| Lbs.(kgs) | Mpa(Psi) | G/min. (L/min.) |
Ft/min. (M/min.) |
capa/Lbs.(kgs) |
| 0 | 7.5(1087.8) | 5.3(20) | 3.3(1.0) | 1/44000(20000) |
| 22000(10000) | 10(1450.4) | 13.2(50) | 8.9(2.7) | 2/36128(16388) |
| 33000(15000) | 15(2175.6) | 22.5(85) | 15.4(4.7) | 3/30600(13882) |
| 44000(20000) | 20(2900.8) | 31.7(120) | 23.0(7.0) | 4/26543(12040) |
| 33000 (15000) | 18(2610.7) | 33(125) | 27.9(8.5) | |
| EAN | 7439657035081 |
|---|---|
| Peso | 380.000000 |
| Código SA | 842531-00-90 |
| Aplicaciones | Coches y vehículos, Industria y talleres, Agricultura y silvicultura, Servicios de rescate y asistencia, Líneas de producción y montaje, Construcción naval y puertos |
| Fuente de energía | Hydroaulico |
| Fuerza | 8001-30000 |
| Velocidad (m/min) | 6-10 |
| Longitud del cable (m) | 21-30 |
