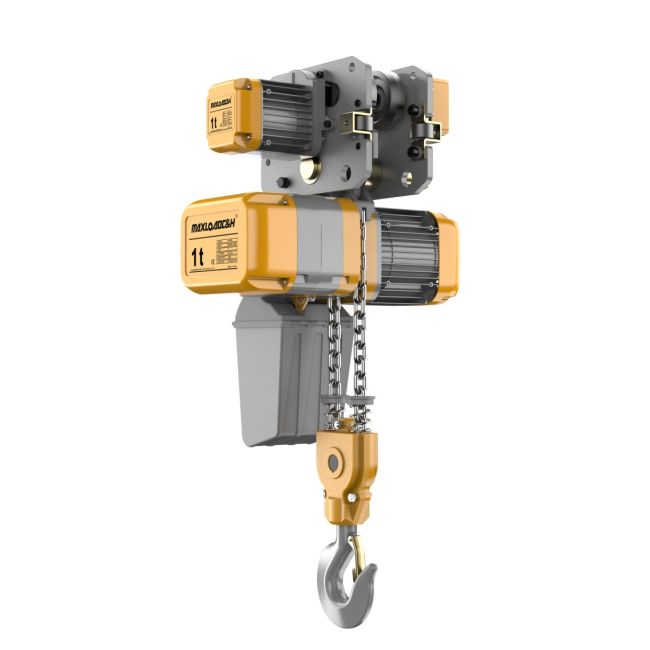

Polipasto de cadena 1.000 kg carro 400 V -10 m-2 velocidades-mando a distancia por radio con 2 transmisores-cable de mando

Polipasto de cadena 1.000 kg carro 400 V - mando a distancia por radio de 2 velocidades con 2 transmisores - accionamiento por cable

Polipasto HHER01-01DMD 400V/50 hz 10 mtr

• ESPECIFICACIÓN

  • Capacidad: 1000kg
  • Velocidad de elevación: 6,7/2,2 m/min (2 velocidades)
  • Motor de elevación: 1,5/0,6 kW
  • Velocidad de desplazamiento: 11/3,5 m/min (2 velocidades)
  • Motor de desplazamiento: 0,5/0,2 kW
  • Tensión de entrada: 400v/50hz/3p

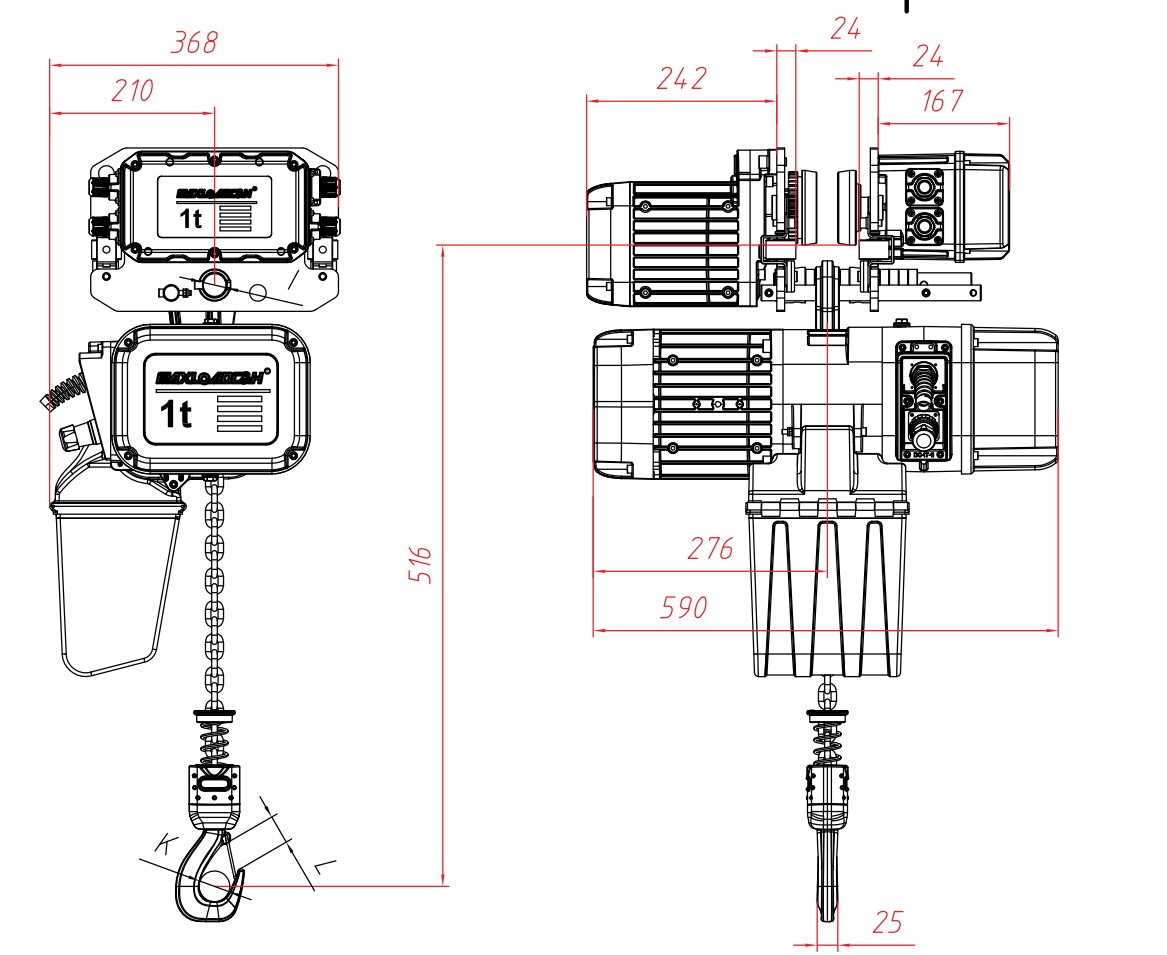

• DATOS DEL POLIPASTO ELÉCTRICO
  • Generalidades:

Tipo ...........................................................	Tipo cadena con carro motorizado
Modelo ..........................................................	HHER01-01DMD
Capacidad .......................................................	1 tonelada
Carga de prueba ......................................................	1,25 toneladas
Código SA ......................................................	8425110000
Nivel de ruido ....................................................	81 db

• Entorno operativo

Uso del polipasto ......................................................	Interior
Rango de temperatura de funcionamiento ............................	-20℃ ~ +40℃
Rango de humedad de funcionamiento .................................	≤80%

• Mecanismo de elevación

Velocidad de elevación del polipasto ...........................................	6,7/2,2 m/min
Potencia del motor ..................................................	1,5/0,6 kW
Velocidad de rotación ..............................................	1440/470 r/min
Grupo de elevación ....................................................	ISO/FEM 2m/M5
Clase de protección .............................................	IP 66
Número de caídas de la cadena de carga ....................................	1 caída
Tamaño de la cadena de carga ..............................................	7,1 mm

• Mecanismo de desplazamiento

Velocidad de desplazamiento del carro ....................................	11/3,5 m/min - 2 velocidades
Potencia del motor ..................................................	0,5/0,2 kW
Velocidad de rotación ..............................................	1440/470 r/min
Grupo de desplazamiento del carro ...................................	ISO/FEM 2m/M5
Clase de protección .............................................	IP 66
Tamaño de la viga en I ..............................................	52-153 mm

• ELÉCTRICO

Tensión de entrada .................................................	400v/50hz/3p
Tensión de control ..............................................	24v

• EL PRESUPUESTO INCLUYE LAS SIGUIENTES PIEZAS

Cuerpo del polipasto ....................................................	1 pieza
Carro motor monorraíl .....................................	1 ud.
Cable de control (con interruptor de botón) .....................	1 ud.
Mando a distancia................................................	2 emisor+1 receptor
Aceite lubricante ................................................	1 botella

• Montaje del carro

La medida de anchura de las 4 ruedas horizontales debe ajustarse a la anchura de la pestaña de la barra en la que se va a mover el carro. A continuación, se añaden las anillas de la chaveta a la barra por la parte exterior, de modo que las mejillas del carro ya no puedan deslizarse hacia fuera. Las anillas de la parte interior son de repuesto. Debido a las ruedas, las mejillas no pueden deslizarse más hacia dentro y debido a los anillos en el exterior hasta la chaveta, las mejillas tampoco pueden deslizarse ahora hacia fuera. Las chapas situadas debajo de la brida aseguran el carro contra el deslizamiento hacia fuera.

• Conexión de 400 V

Puede parecer que el elevador no funciona. Con la conexión trifásica de 400 V, el polipasto está protegido contra la inversión, por lo que, por ejemplo, la flecha hacia arriba funcionaría al revés y la cadena bajaría. Por eso parece que el polipasto no funciona. Invierta 2 fases y el elevador funcionará. El receptor de radiocontrol también empezará a saludarle con luces LED encendidas.

• Polipasto con carro de dos velocidades

El polipasto con carro está preparado para una dirección de fila más. Pero para usted se aplican las dos primeras filas. Arriba y abajo y adelante y atrás en una viga suspendida horizontalmente.

La fila superior para subir y bajar y la segunda fila para ir hacia adelante y hacia atrás, el carro también se llama trolley.

Pulsar el botón hasta la mitad significa la velocidad lenta, pulsar el botón más allá da la velocidad más alta. Esto es para elevar y también para mover el carro hacia adelante y hacia atrás.

• Encendido de los radiotransmisores

Para encender el transmisor, extraiga la parada de emergencia y pulse simultáneamente los dos botones verdes. Oirá un sonido y el receptor le indicará con la gran lámpara roja que puede izar y caminar hacia delante y hacia atrás. Esto para usted como información de que está conectado y para todos los demás como advertencia extra de que no deben permanecer cerca del elevador.

Tienes dos transmisores. Estos sólo pueden funcionar por turnos, nunca simultáneamente. Sin embargo, el último que se enciende con los dos botones verdes empuja al otro. Hasta que el otro vuelve a tomar el mando mediante los dos botones verdes pulsados simultáneamente.
